Plasma-Schweiß-Lösungen

Wir glauben an PLASMA und freuen uns über jede Herausforderung. Mit unserer Passion für verlässliche und innovative Technologien finden wir für Ihre Anwendung die richtige Lösung!

Die SBI Plasmaschweiß-Systeme sind multifunktionelle Inverterstromquellen, entwickelt zum Plasma Verbindungs-, Auftrags- und Punktschweißen. Sie können ebenso zum WIG- und Elektrodenhandschweißen verwendet werden. Die SBI Schweißgeräte gewährleisten eine hohe Prozesssicherheit und Reproduzierbarkeit. Damit gelingen komplexe und anspruchsvolle Schweißaufgaben anforderungsgerecht, wirtschaftlich und unter Nutzung modernster Gerätetechnik.


SBI – technologischer Vorreiter im PLASMA-Schweißen

Das PLASMA-Verfahren zeichnet sich durch viele Vorteile aus:

  • Hohe Energiedichte
  • Kontrollierbare Aufmischung
  • Geringen Wärmeverzug und hohe Schweißgeschwindigkeit
  • Große Fügespalttoleranz
  • Hervorragende Schweißnahtqualität
  • Hohe Reproduzierbarkeit und Prozessstabilität
  • Geringe Schweißspritzerbildung
  • Abstandsunempfindlichkeit zwischen Werkstück und Brenner
  • Ruhiger und stabiler Lichtbogen
  • Geeignet für eine breite Werkstoffpalette
  • Problemlose Verschweißung mehrerer Bleche unterschiedlicher Blechstärken
  • Einfache Automatisierbarkeit
  • Großes Sortiment an Zubehör (Brenner, Draht und Pulver-Fördereinheiten,…..)
© SBI / Christian Fichtinger

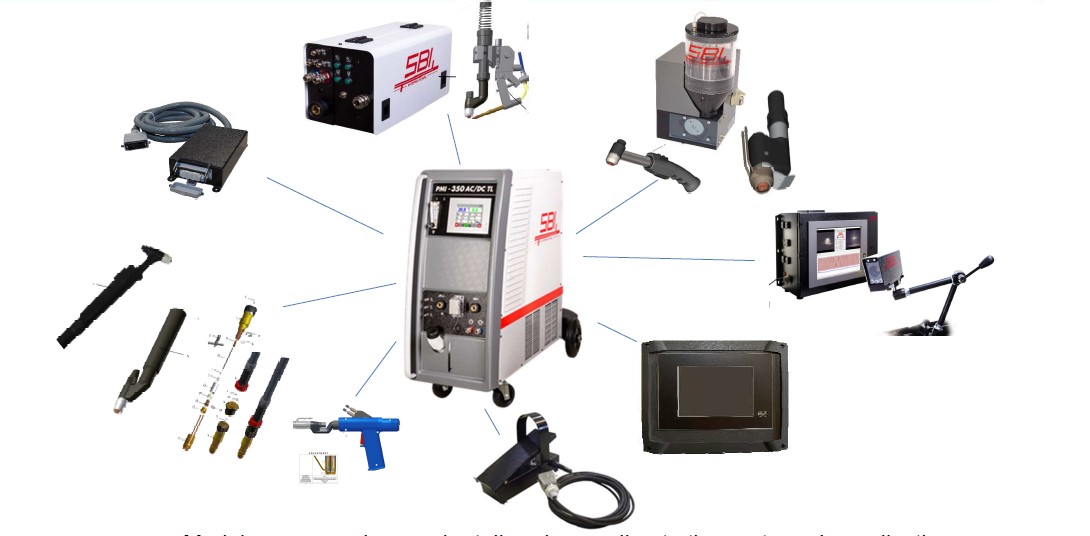

Übersicht über alle SBI Plasma Schweißgeräte:

Download: SBI Folder SCHWEISSEN

Wirtschaftlichkeit

SBI Plasma Schweißsysteme zeichnen sich gegenüber handelsüblichen Laserschweißanlagen durch geringere Anschaffungs-, Wartungs-, Sicherheits- und Betriebskosten aus.

Bei einem deutlich höheren Wirkungsgrad im Vergleich zu anderen Lichtbogenschweißverfahren benötigt die Plasma Technologie von SBI eine nur minimale Schweißnahtvorbereitung und Nacharbeit.

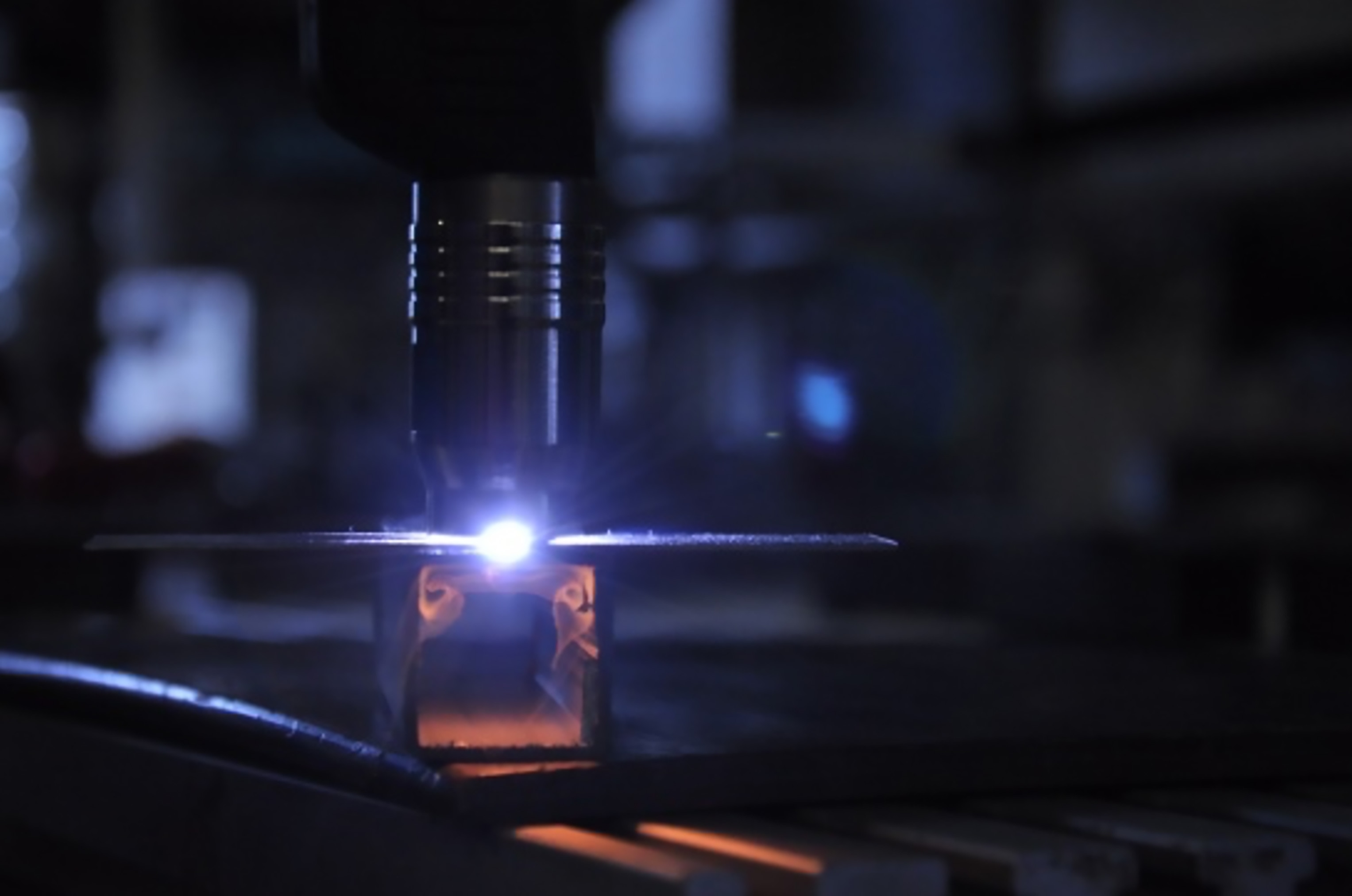

PLASMA Punktschweißen

Der fokussierte Lichtbogen bietet eine hohe Leistungsdichte und eine genaue Positionierung einer Punktschweißung, was zu geringen Schweißzeiten führt. Durch die starke Bündelung des Lichtbogens und die kurze Schweißzeit entsteht nur eine kleine Wärmeeinflusszone, was zu einer geringeren thermischen Verzerrung des Bauteils führt.

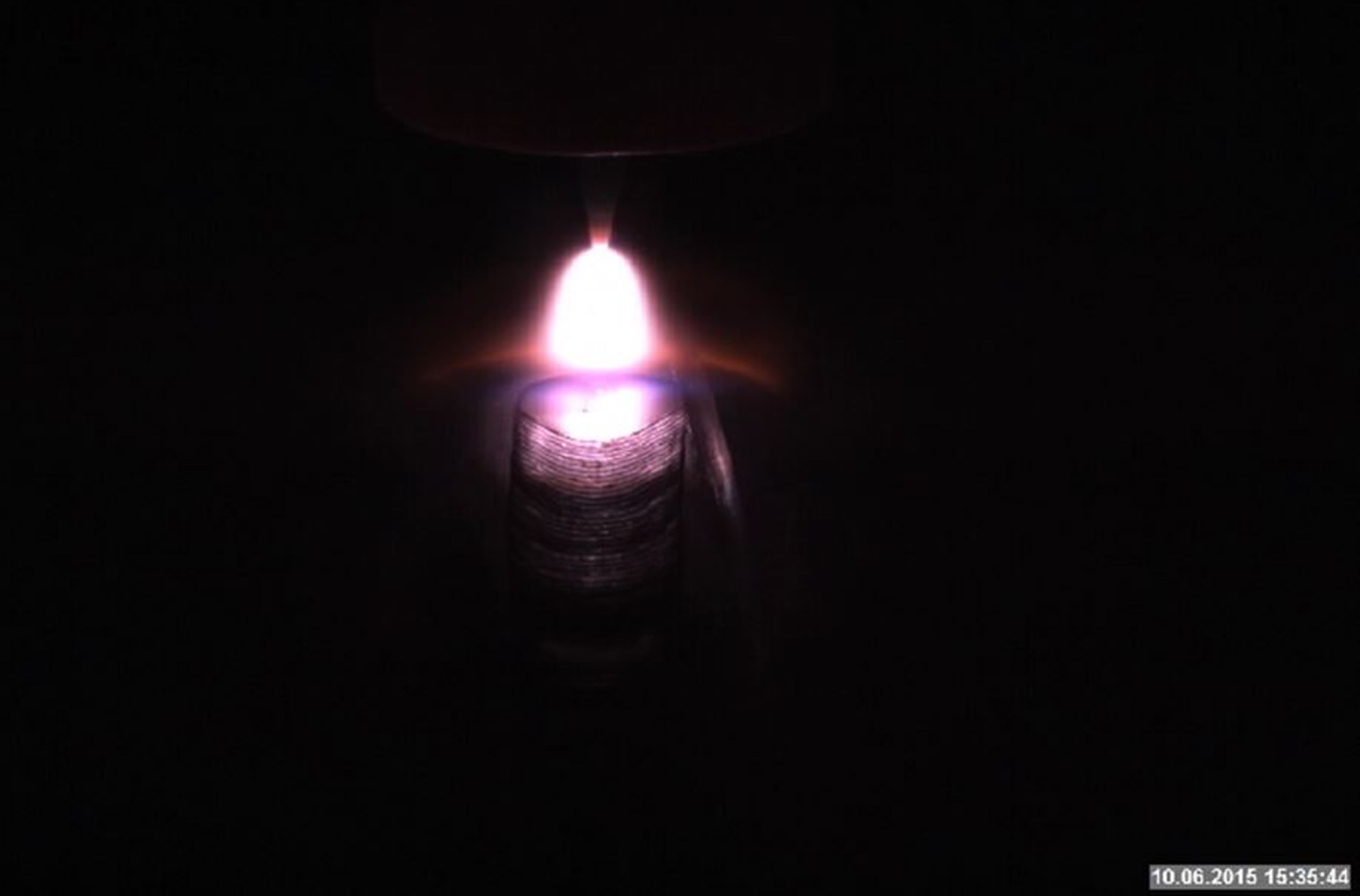

Mikro PLASMA

Der Lichtbogen beim Mikroplasmaschweißen wird durch eine Kupferdüse mit kleinen Bohrungen eingeengt, was zu einer hohen Leistungsdichte führt. Aufgrund der genauen Regelung des Schweißstroms und der Steuerung des Plasmagasflusses ist das Mikroplasmaverfahren die bevorzugte Wahl für das Schweißen von Filmen, Sieben und dünnwandigen Bauteilen sowie für scharfe Kanten. Der Schweißstrom beginnt nur bei 0,5A. Das Mikroplasmaschweißen kann sowohl für manuelle als auch für automatisierte Anwendungen verwendet werden.

Soft PLASMA

Der Lichtbogen wird durch eine Kupferdüse verengt, was zu einer höheren Leistungsdichte führt. Der konzentrierte Lichtbogen kann in Verbindung mit dem steuerbaren Plasmagas, höheren Schweißgeschwindigkeiten und einer tieferen Durchdringung erreicht werden, was Zeit und Geld spart. Durch die enge Bündelung des Lichtbogens und die Schweißgeschwindigkeit bildet sich nur eine enge Wärmeeinflusszone, die zu einer geringeren thermischen Verzerrung des Bauteilergebnisses führt.

Die Materialstärke beim Weichplasmaschweißen liegt zwischen 0,5 mm und 4 mm.

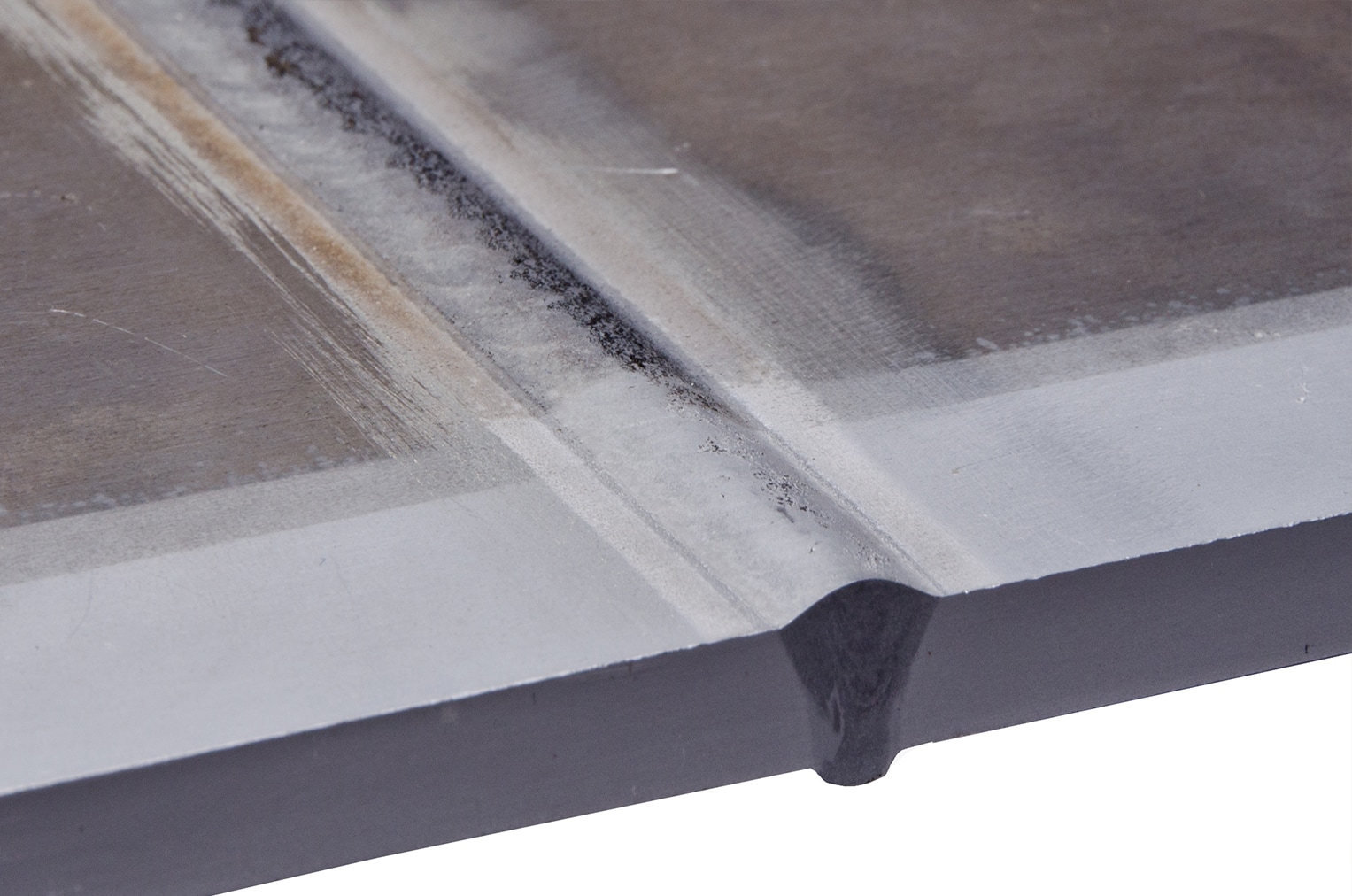

PLASMA Tiefschweissen

Mit der Stichlochmethode (engl. "keyhole") ist es möglich, Materialien mit einer Dicke von bis zu 12 mm in einer Schicht ohne Kantenvorbereitung zu schweißen.

Zu den schweißbaren Materialien gehören: Al, VA, Stahl, Ti, Ni, Zr,…


SBI Plasma Spot Welder (PSW)

Der PSW ist ein speziell entwickeltes Plasmaschweißgerät zur Herstellung von Punktschweißverbindungen im Schmelzschweißverfahren.

Ein Lichtbogen wird mittels Hochspannung zwischen einer Wolframelektrode und dem Werkstück gezündet und durch eine keramische Düse eingeschnürt. Dieser fokussierte Lichtbogen wird als Plasmastrahl bezeichnet und ermöglicht eine Konzentration der thermischen Energie auf den Schweißpunkt. Es ergeben sich kurze Schweißzeiten bei geringerer Wärmeeinbringung in das Bauteil, wodurch der Bauteilverzug sehr gering ausfällt.

Die Schweißergebnisse des PSW sind mit jenen einer Laserschweißung vergleichbar, wobei die Investitionskosten nur einen Bruchteil einer Laserschweißanlage ausmachen. Die SBI Automatisierungsschnittstelle ermöglicht den problemlosen Einsatz in Roboteranwendungen.

Die Steuerung des PSW ist vielfältig parametrierbar, damit auch bei hoch dynamischen Regelungen des Schweißvorgangs präzise und reproduzierbare Schweißergebnisse in der Anwendung garantiert sind.

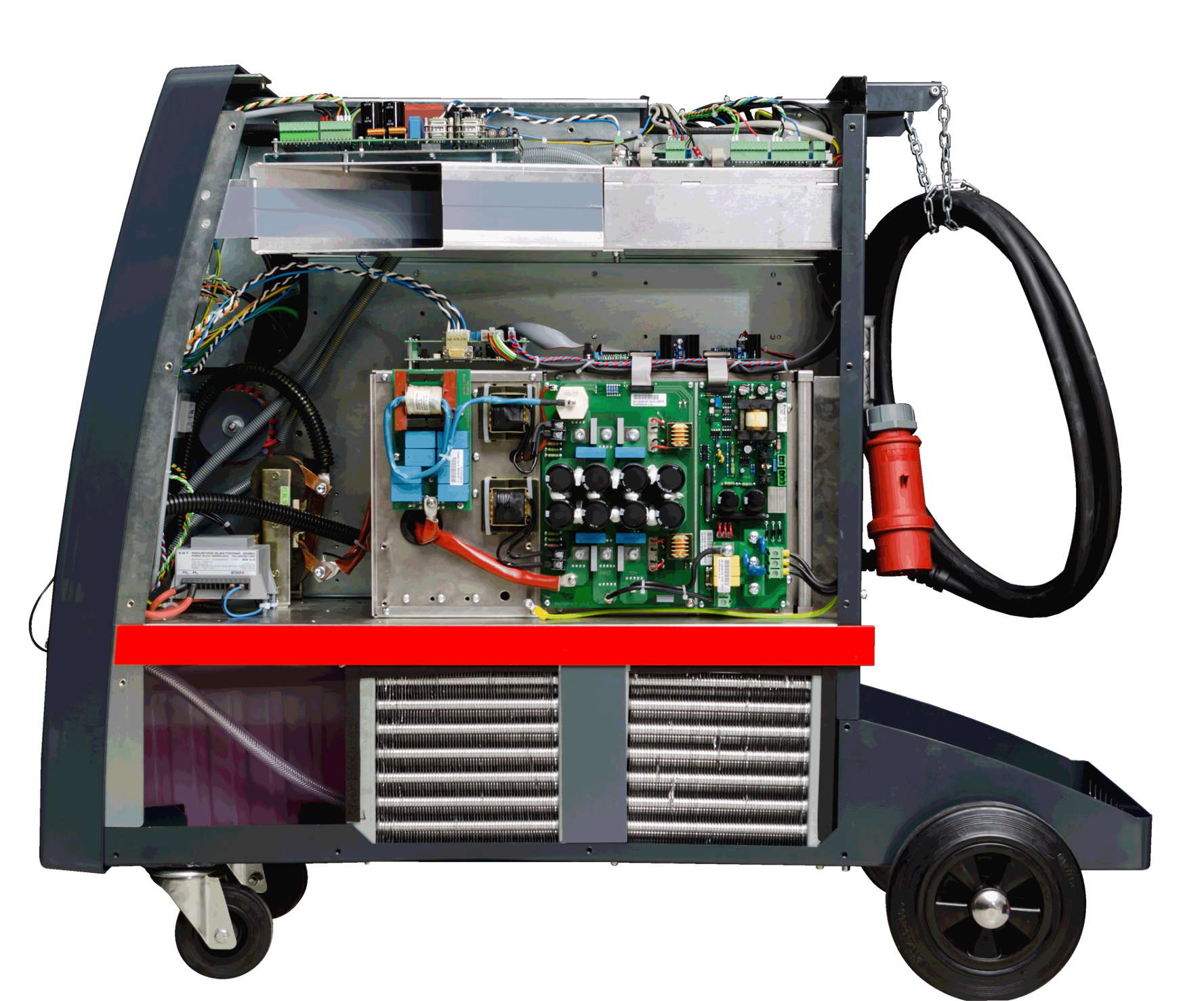

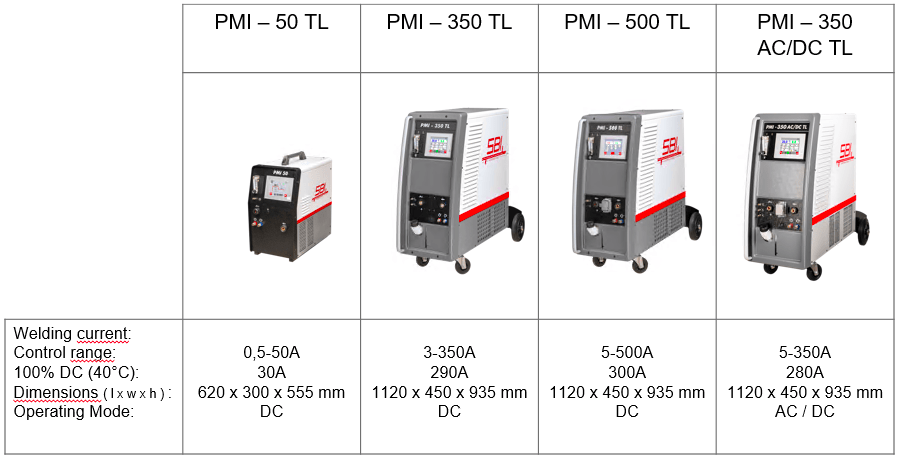

SBI Plasma Multi Inverter (PMI)

Mit dem PMI können aufgrund modernster Plasmaschweißtechnik komplexe und sehr anspruchsvolle Schweißaufgaben wirtschaftlich und sehr anwenderfreundlich umgesetzt werden. Die SBI Gerätetechnik beruht auf mehr als 20 Jahren Erfahrung und ermöglicht die anforderungsgerechte Herstellung von manuellen als auch automatisierten Verbindungs- und Auftragsschweißungen.

Mit dem PMI kann mit oder ohne Zusatzwerkstoff geschweißt werden, wobei die Zuführung des Werkstoffs entweder über modular erweiterbare SBI Draht oder Pulver- Fördersysteme, automatisiert oder manuell erfolgen kann.

Der Einsatzbereich des PMI umfasst Materialdicken von Metallfolien über Dünnbleche bis zu großen Wandstärken. Das Anwendungsspektrum der unterschiedlichen Schweißaufgaben reicht dabei von der Haushaltsgerätetechnik über den Schaltschrank- und Behälterbau bis hin zum Einsatz in der Automobilindustrie oder in der Luftfahrttechnik.

PMI AC/DC Ausführungen

Die PMI Geräteserie ist in DC sowie auch in AC/DC Ausführung verfügbar. Damit stellt SBI ein High-Tech Gerät für verzugsfreies Plasmaschweißen von Aluminium und Dünnblechen vor. Die Reinigungswirkung und Einbrandtiefe kann ebenso reguliert werden. Weiters eignet sich diese Geräteserie besonders zum Auftragsschweißen von Aluminium und Aluminiumlegierungen sowie Aluminium-Bronzelegierungen.

Diese Konfiguration stellt die Standardbetriebsart für Leichtmetalllegierungen dar.

Diese spezielle SBI Produktsparte bietet eine flexible Amplituden-, Frequenz- und Balanceparametrierung. Damit lassen sich Metalle mit massiver Neigung zu Oberflächenoxidbildung deutlich einfacher und verlässlicher verarbeiten, sowohl im Auftragsschweißen wie auch im Verbindungsschweißen.

Fernwartung und Softwareupdates können über den integrierten Internet-Uplink unkompliziert realisiert werden.

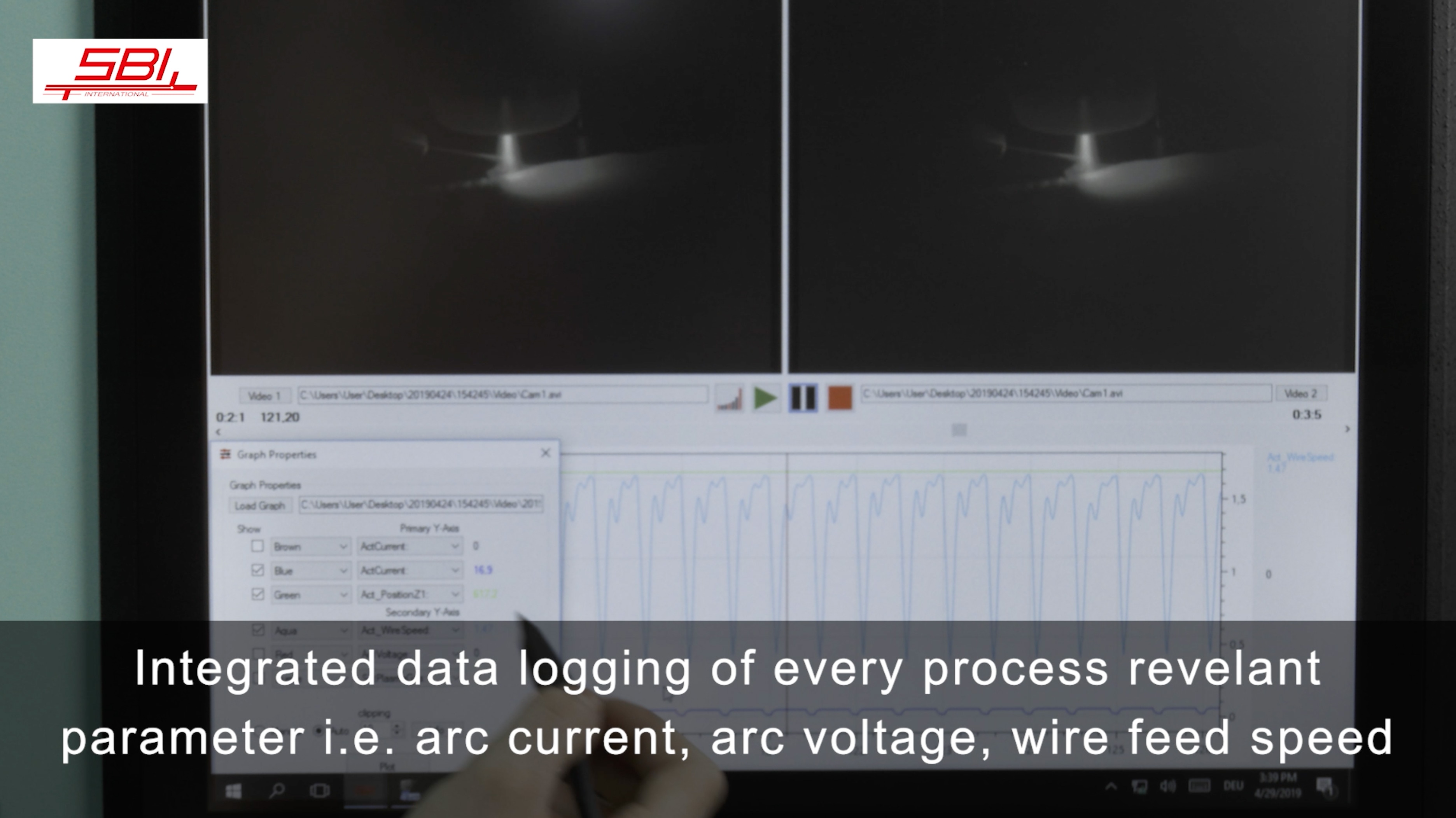

SBI Plasma Control Software (PCS)

Selbstverständlich steht zu unserer gesamten SBI Produktpalette auch eine hauseigene entwickelte Kontrollsoftware zu Verfügung. In dieser laufen alle Daten der SBI Geräte gebündelt zusammen und diese lassen sich komfortabel parametrieren, dokumentieren und als laufende Prozesskontrolle automatisiert überwachen.

Die PCS ermöglicht die grafische Darstellung der gesamten Schweißdaten wie dem Schweißstrom- oder dem Schweißspannungsverlauf und liefert sämtliche Qualitätsparameter durchgeführter Schweißungen. In Kombination mit der Automatisierungsschnittstelle des Plasma Inverters können z.B. Ausschuss Teile automatisch detektiert und aus der Produktion genommen werden. Zudem dokumentiert die PCS sämtliche Schweißungen anhand von Datenreports.

Die Plasma Control Software PCS ist auf jedem handelsüblichen PC oder Notebook mit aktuellem Windows Betriebssystem lauffähig. Sämtliche Schnittstellen, Soll- und Istwerte des PMI oder PSW sind damit verfügbar. Schweißprogramme können über den PC gesichert und archiviert werden.

Fernwartung und Softwareupdates können über den integrierten Internet-Uplink unkompliziert realisiert werden.

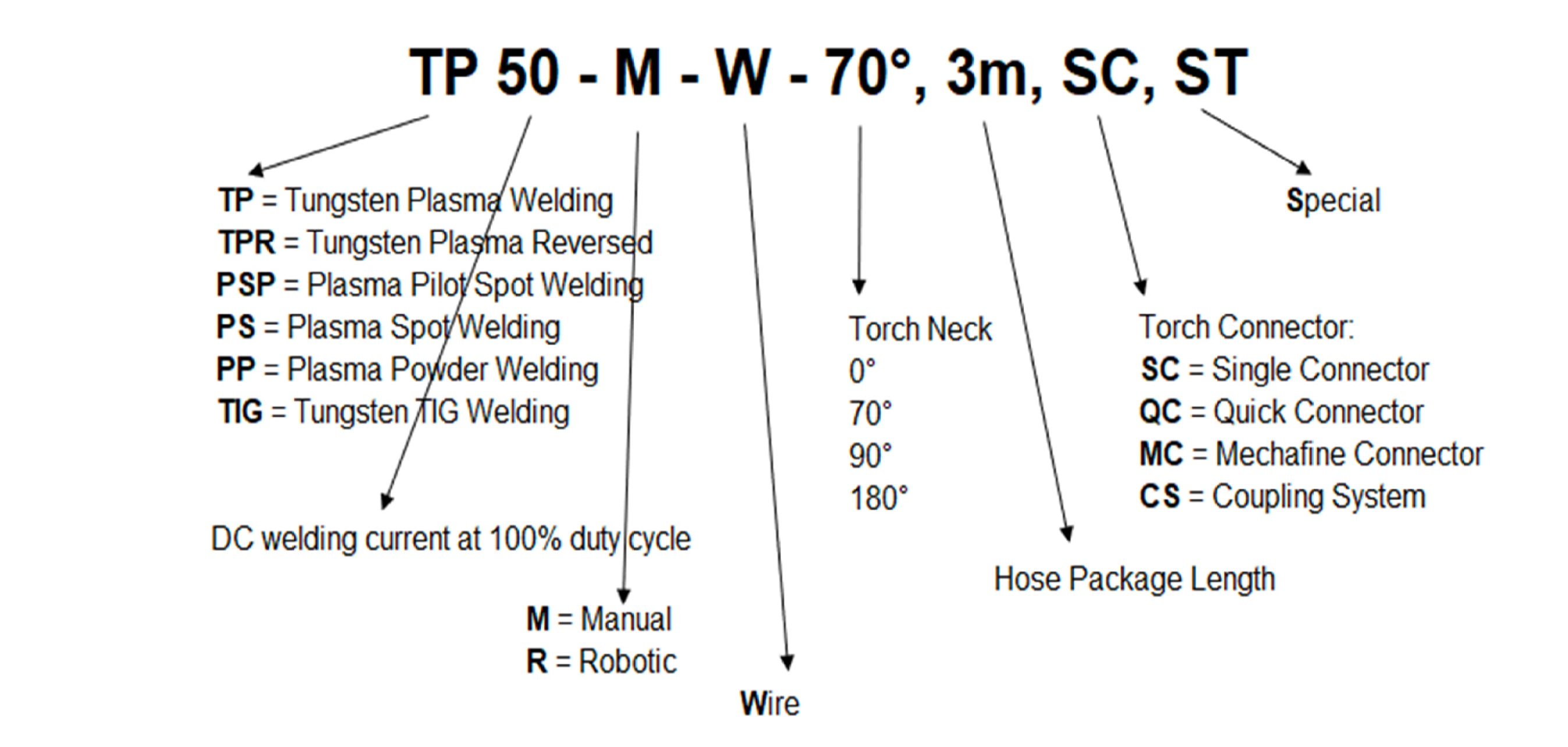

SBI Brenner Systeme

Wir entwickeln individuelle Brennersysteme und liefern Premium-Brennersysteme von der Stange für verschiedene Anwendungen. Bitte stöbern Sie in der Brennergalerie auf dieser Website und wenden Sie sich an unsere Spezialisten und Schweißfachleute, um Sie bei Ihrer Anwendung zu unterstützen.
